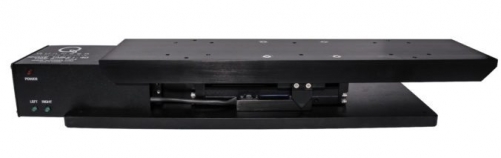

Bàn lắc I-40

Thành phần:

• Trình mô phỏng chuyển động: Bàn lắc I-40
• Thiết bị thu thập dữ liệu: Quanser Q2-USB
• Bộ khuếch đại: Bộ khuếch đại điện áp tuyến tính Quanser VoltPAQ-X1
• Môi trường thiết kế điều khiển: Phần mềm Standalone Shake Table I-40, Phần mềm QUARC cho Simulink
• Cấu trúc thử nghiệm (tùy chọn): Bộ giảm chấn khối chủ động một tầng với bộ khuếch đại VoltPAQ-X1

Thông số kỹ thuật:

• Kích thước (Dài x Rộng x Cao): 57,5 cm x 12,7 cm x 7,62 cm
• Tổng khối lượng: 5,88 kg
• Diện tích tải trọng (Dài x Rộng): 43,2 cm x 10,2 cm
• Hành trình tối đa: ± 2 cm
• Tải trọng tối đa ở mức 1,0 g: 1,5 kg
• Gia tốc tối đa với tải trọng 1,5 kg: 1,0 g
• Vận tốc tối đa với tải trọng 1,5 kg: 0,417 m/s
• Băng thông hoạt động: 10 Hz
• Độ phân giải của bộ mã hóa trục vít me (vuông góc): 8192 xung/vòng
• Độ phân giải vị trí giai đoạn hiệu quả: 1,22 μm
