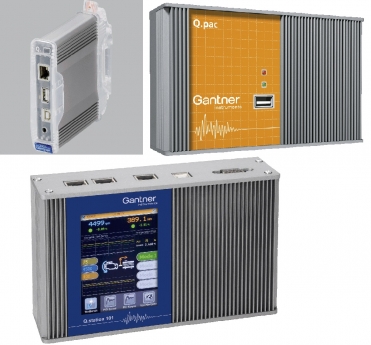

Cho quản lý dữ liệu cao cấp: Q.gate, Q.pac, Q.station:
Một bộ điều khiển biến các module thành hệ thống thu thập dữ liệu và điều khiển mạnh mẽ. Bộ điều khiển làm giao diện giữa các module Q.series và máy chủ/hệ thống tự động hóa (PC hoặc PLC). Các chức năng chính của bộ điều khiển là cung cấp đồng bộ các dữ liệu đo lường từ nhiều module Q.series, đệm và điều hòa các dữ liệu đó rồi truyền tải dữ liệu vào hệ thống máy chủ/hệ thống tự động thông qua Ethernet, Profibus, CANopen, EtherCAT, hoặc giao thức khác được hỗ trợ. Nhiều tùy chọn điều khiển có sẵn để hỗ trợ cho hệ thống cho tất cả các kích cỡ và mức độ phức tạp.
Bằng cách tách bộ điều khiển ra khỏi các module đo, việc truyền thông được tối ưu hóa đáng kể (chỉ một thiết bị máy tớ -slave cho một PC hoặc PLC). Ngoài ra, nếu có yêu cầu về giao diện hoặc nâng cao hiệu suất, dễ dàng nâng cấp một mình bộ điều khiển rời khỏi phần lớn các đầu tư hệ thống (các module đo lường) còn nguyên vẹn. Ngoài ra tùy thuộc vào bộ điều khiển được lựa chọn mà người sử dụng có thể chọn từ nhiều lựa chọn, bao gồm:
EtherCAT
Profibus-DP
Mỗi hệ thống Q.brixx hoặc Q.raxx-3U đều được cung cấp bộ điều khiển hoàn chỉnh. Các bộ Q.raxx slimline có thể được xác định có hoặc không có bộ điều khiển. Các bộ điều khiển Q.gate, Q.pac, và Q.station có thể cung cấp từ 2 hoặc 4 cổng giao tiếp cho các kết nối lên đến 16 bộ module Q.bloxx hoặc Q.staxx cho mỗi cổng, hoặc lên tới 64 modules cho mỗi bộ điều khiển. Các bộ điều khiển cũng có thể được đồng bộ với nhau cho các hệ thống lớn hơn hoặc các hệ thống đo và điều khiển phân tán.
Các phiên bản T của các bộ điều khiển bao gồm bộ hạt nhân không thể thiếu PAC (prorammable automation controller). Với mỗi bộ hạt nhân này nó có thể sử dụng (tải miễn phí) là một công cụ lập trình đồ họa được gọi là test. con Studio. test.con Studio cho phép thực hiện các nhiệm vụ khác nhau lập trình nhúng mở rộng từ một thư viện chức năng được bao gồm.
Q.station cũng có sẵn một phiên bản T trong đó bao gồm tích hợp một màn hình cảm ứng 3.5" VGA để kết nối với màn hình mở rộng bên ngoài.
|
|
Q.gate |
Q.pac |
Q.station |
|
HOST-INTERFACES ↓ |
|
|
|
|
Ethernet TCP/IP |
 |
|
|
|
EtherCAT |
|
Q.pac EC only |
|
|
Profibus-DP |
Q.gate DP only |
|
|
|
USB Host/Device |
|
|
|
|
RS-232 |
|
|
|
|
RS-485 |
|
|
|
|
SLAVE-INTERFACES ↓ |
|
|
|
|
RS-485 |
2 |
4 |
4 |
|
CAN |
|
|
1 |
|
DATA STORAGE ↓ |
|
|
|
|
RAM (MB) |
16 |
16 |
500 |
|
Flash (MB) |
|
128 |
4000 |
|
USB expandable |
100 kB/s |
100 kB/s |
4 MB/s |
|
DISPLAY |
|
|
VGA-Touch |
|
MIN.CYCLETIME |
1 ms |
0,1 ms |
0,01 ms |
|
REALTIME CLOCK |
|
|
|
|
DIGITAL I/Os |
Q.gate DP only: 4x fix |
8x fix |
8x fix |
|
Syncronization possible |
|
|
|
|
Trigger I/Os |
|
|
|
|
FREE PROGRAMMABILITY PAC-FUNCTION |
|
|
|
|
E-Mail over Ethernet |
|
|
|
|
FTP-Client over Ethernet |
|
|
|
|
POWER CONSUMPTION TYPICAL (W) |
Q.gate IP: 2,5
Q.gate DP: 3,0 |
4,5 |
12 |
|
|
Q.gate |
Q.pac |
Q.station |
